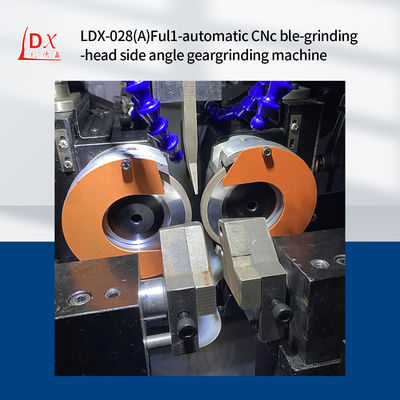

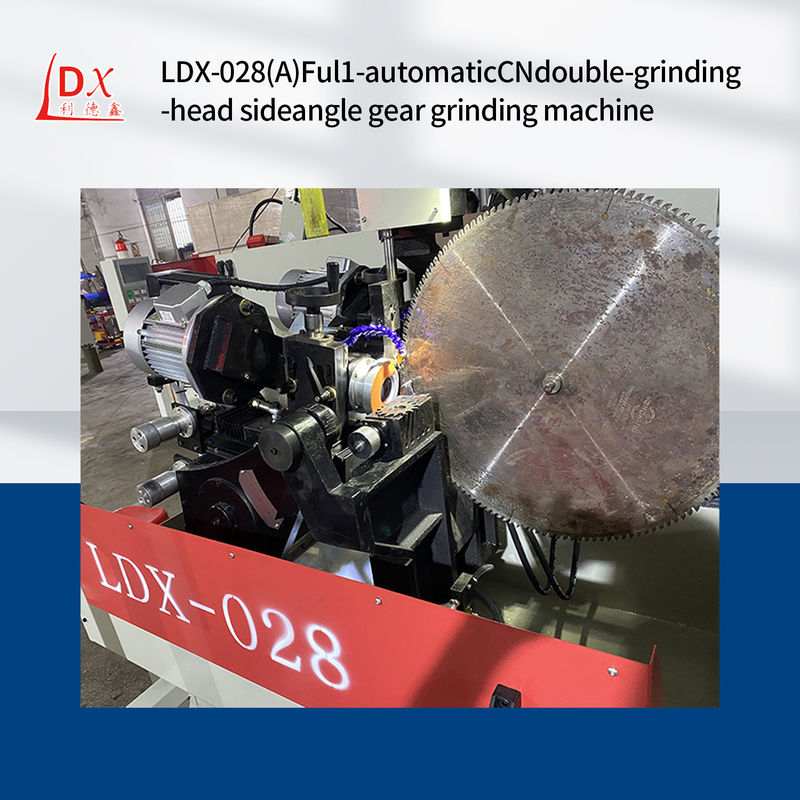

LDX-028A সার্ভো সেট টুল সিএনসি সার্কুলার সেগ ব্লেড ডাবল গ্রাইন্ডিং হেড সাইড এঙ্গেল গিয়ার গ্রাইন্ডিং মেশিন
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | ফোশান, গুয়াংডং, চীন |
| পরিচিতিমুলক নাম: | Lidexin |
| সাক্ষ্যদান: | CU,ISO |
| মডেল নম্বার: | LDX-028A |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | ১টি ইউনিট |
|---|---|
| মূল্য: | Western Union |
| প্যাকেজিং বিবরণ: | বাইরের ব্যাস মাত্রা: 1.75*1.4*2.0mm |
| ডেলিভারি সময়: | ১০-১৫ কার্যদিবস |
| পরিশোধের শর্ত: | টি/টি, ওয়েস্টার্ন ইউনিয়ন |
| যোগানের ক্ষমতা: | 100pcs/mon |
|
বিস্তারিত তথ্য |
|||
| পেষণকারী তাঁত (স্টিলের প্লেট) এর বেধ: | 1-12 মিমি | দাঁত পিচ: | 7-110 মিমি |
|---|---|---|---|
| সামনে বাঁক কোণ, বাঁক কোণ: | 5°-15° | ওয়েব বোর ব্যাস দেখেছি: | 12-220 মিমি |
| নাকাল চাকা মাত্রা: | 80*100*32 মিমি | খাওয়ানো স্ট্রোক: | 1-28 মিমি (পদবিহীন পরিবর্তনশীল গতি) |
| বিশেষভাবে তুলে ধরা: | সিএনসি সার্কুলার সিগ ব্লেড গ্রিলিং মেশিন,সিএনসি সাইড এঙ্গেল গিয়ার গ্রিলিং মেশিন |
||
পণ্যের বর্ণনা
LDX-028A সার্ভো সেট টুল সিএনসি সার্কুলার সেগ ব্লেড ডাবল গ্রাইন্ডিং হেড সাইড এঙ্গেল গিয়ার গ্রাইন্ডিং মেশিন
লিডেক্সিন সিএনসি সিস্টেমের অংশঃ
1"কন্ট্রোল সিস্টেম হার্ডওয়্যারঃ এটি সিএনসি সার্কুলার সিজ ব্লেড গ্রিলিং মেশিনের মূল অংশ, বিভিন্ন ইনপুট সংকেত গ্রহণ এবং প্রক্রিয়াজাতকরণের জন্য দায়ী,এবং সরঞ্জামের চলাচল এবং অপারেশন নিয়ন্ত্রণ.
2হার্ডওয়্যারে প্রধানত সিএনসি কন্ট্রোলার, পিএলসি, টাচ স্ক্রিন, সেন্সর ইত্যাদি অন্তর্ভুক্ত রয়েছে। সংখ্যাসূচক নিয়ন্ত্রণ কন্ট্রোলার পুরো সিস্টেমের মস্তিষ্ক, যা শক্তিশালী কম্পিউটিং এবং প্রসেসিং ক্ষমতা আছে,এবং উচ্চ গতির এবং উচ্চ নির্ভুলতা গতি নিয়ন্ত্রণ উপলব্ধি করতে পারেন. পিএলসি লজিক কন্ট্রোল এবং সহায়ক ফাংশনগুলির জন্য ব্যবহৃত হয়; একটি মানব-মেশিন ইন্টারফেস হিসাবে, টাচ স্ক্রিনটি অপারেটরকে পরামিতি এবং নিয়ন্ত্রণ অপারেশন সেট করার জন্য সুবিধাজনক;সেন্সরটি সরঞ্জামগুলির অপারেটিং অবস্থা এবং অবস্থান তথ্য সনাক্ত করতে এবং নিয়ন্ত্রণ ব্যবস্থার জন্য ফিডব্যাক সংকেত সরবরাহ করতে ব্যবহৃত হয়
3গিয়ার গ্রাইন্ডিং মেশিনের বিভিন্ন ফাংশন উপলব্ধি করার মূল চাবিকাঠি, গ্রাইন্ডিং প্রোগ্রাম, প্যারামিটার সেটিং, গতি নিয়ন্ত্রণ, ত্রুটি নির্ণয় এবং অন্যান্য মডিউল সহ।গ্রাইন্ডিং প্রোগ্রাম প্রোগ্রামিং মডিউল স্বয়ংক্রিয়ভাবে গ্রাইন্ডিং ট্র্যাক এবং যন্ত্রপাতি প্রোগ্রাম তৈরি করতে পারে. প্যারামিটার সেটিং মডিউল অপারেটরকে বিভিন্ন পেষকদন্ত ফলক উপাদান এবং স্পেসিফিকেশন অনুযায়ী চাকা গতি, ফিড গতি এবং গ্রাইন্ডিং গভীরতা মত প্যারামিটার সেট করতে দেয়।গতি নিয়ন্ত্রণ মডিউল সঠিক অবস্থান এবং গতি নিয়ন্ত্রণ অর্জন করার জন্য সরঞ্জাম প্রতিটি অক্ষের আন্দোলন নিয়ন্ত্রণের জন্য দায়ী; ত্রুটি সনাক্তকরণ মডিউলটি রিয়েল টাইমে সরঞ্জামের অপারেটিং অবস্থা পর্যবেক্ষণ করতে পারে, ত্রুটিটি সময়মতো আবিষ্কার এবং নির্ণয় করতে পারে এবং সংশ্লিষ্ট অ্যালার্ম তথ্য এবং সমাধান সরবরাহ করতে পারে।
4গ্রাইন্ডিং পরামিতি নির্বাচনঃ গ্রাইন্ডিং পরামিতিগুলির যুক্তিসঙ্গত নির্বাচন গ্রাইন্ডিং গুণমান এবং দক্ষতা নিশ্চিত করার মূল চাবিকাঠি। গ্রাইন্ডিং পরামিতিগুলির মধ্যে প্রধানত গ্রাইন্ডিং হুইল গতি অন্তর্ভুক্ত,খাওয়ানোর গতি, গ্রাইন্ডিং গভীরতা, গ্রাইন্ডিং সময় ইত্যাদি। গ্রাইন্ডিং হুইলের গতি যত বেশি, গ্রাইন্ডিং দক্ষতা তত বেশি, কিন্তু একই সময়ে, এটি গ্রাইন্ডিং হুইল পরিধান এবং পোড়া ঝুঁকি বৃদ্ধি করবে।খুব দ্রুত খাওয়ানোর গতি অত্যধিক গ্রাইন্ডিং শক্তি হতে হবে, যা সিজ ব্লেডের নির্ভুলতা এবং পৃষ্ঠের গুণমানকে প্রভাবিত করে; যদি গ্রিলিং গভীরতা খুব বড় হয় তবে সিজ ব্লেডের বিকৃতি এবং ক্ষতির কারণ সহজেই হয়। অতএব,উপাদান অনুযায়ী উপযুক্ত গ্রাইন্ডিং পরামিতি নির্বাচন করা প্রয়োজন, দাঁতের আকৃতি, আকার এবং সিজ ব্লেডের অন্যান্য কারণ।
5"সাগের ব্লেডের কাটিয়া কর্মক্ষমতা এবং সেবা জীবন উন্নত করার জন্য, ব্লেডের উপরের এবং নীচের অংশটি চ্যামফার করা প্রয়োজন।চ্যামফারের কোণ এবং আকারটি সিজ ব্লেডের প্রয়োজনীয়তা অনুসারে নির্বাচন করা দরকার, এবং এটি সাধারণত উচ্চ গতির পেষকদন্ত দ্বারা প্রক্রিয়াজাত করা হয় যাতে চেমফারের পৃষ্ঠের গুণমান এবং মাত্রাগত নির্ভুলতা নিশ্চিত করা যায়।
6,কুলিং সিস্টেমঃ গ্রাইন্ডিং প্রক্রিয়ার সময়, অনেক তাপ উৎপন্ন হবে, যদি সময়মত ঠান্ডা না হয়, এটি গ্রাইন্ডিং হুইল পরিধান বৃদ্ধি, পেষণকারী ফলক বিকৃতি এবং অন্যান্য সমস্যার দিকে পরিচালিত করবে।সিএনসি বৃত্তাকার পেষকদন্ত ফলক গ্রাইন্ডিং মেশিন একটি দক্ষ শীতল সিস্টেম দিয়ে সজ্জিত করা প্রয়োজন, সাধারণত জল শীতল বা বায়ু শীতল দ্বারা। জল শীতল সিস্টেম একটি ভাল শীতল প্রভাব আছে, যা জল সঞ্চালন দ্বারা grinding wheel এবং পেষকদন্ত ব্লেড শীতল,কিন্তু শীতল তরল নিয়মিত প্রতিস্থাপন করা প্রয়োজনবায়ু শীতল সিস্টেম শীতল বায়ুকে গ্রাইন্ডিং হুইলে বাতাস দেয় এবং ফ্যানের মধ্য দিয়ে ব্লেডটি দেখায়, শীতল প্রভাবটি তুলনামূলকভাবে দরিদ্র, তবে কাঠামোটি সহজ এবং বজায় রাখা সহজ।
7যন্ত্রপাতি পরিধান এবং ঘর্ষণ কমাতে এবং যন্ত্রপাতির সেবা জীবন উন্নত করার জন্য,সরঞ্জামের চলমান অংশ যেমন গাইড রেল এবং সীসা স্ক্রু তৈলাক্ত করা প্রয়োজন. তৈলাক্তকরণ ব্যবস্থা সাধারণত স্বয়ংক্রিয় তৈলাক্তকরণ ব্যবহার করে সরঞ্জামগুলির স্বাভাবিক অপারেশন নিশ্চিত করার জন্য চলমান অংশগুলিতে নিয়মিত এবং পরিমাণগতভাবে তৈলাক্তকরণ তেল বা গ্রীস ইনজেক্ট করতে।
| টেকনিক্যাল প্যারামিটারঃ |
| পেষণকারী যন্ত্রপাতি যন্ত্রপাতি |
| পেষণকারী তাঁত খাঁজ ব্যাসার্ধঃ 12-220mm |
| পেষকদন্তের পাতার বেধ (স্টিলের প্লেট):1-7mm |
| দাঁতের দূরত্বঃ ৫-৮০ মিমি |
| সামনের কমন কোণ, কমন কোণঃ 5°-15° |
| রেডিয়াল কোণঃ 3°-15° |
| অপারেটিং গতিঃ 18 দাঁত/মিনিট |
| ফিডিং স্ট্রোকঃ 1-28 মিমি (স্টেপলেস পরিবর্তনশীল গতি) |
| গ্রিলিং হুইল মাত্রাঃ 80*100*32mm |
| গ্রাইন্ডিং গতিঃ ২৬ মিটার/সেকেন্ড |
| শীতল পদার্থ পাম্প ফ্লাক্সঃ 501/মিনিট |
| শীতল তরল সিলিন্ডার ভলিউমঃ 90L |
| মোট শক্তিঃ ৪.৩ কিলোওয়াট |
| ভোল্টেজঃ তিন-ফেজ 380v |
| ওজনঃ ১,১০০ কেজি |
| বাইরের ব্যাসার্ধের মাত্রাঃ 1.75*1.4*2.0 মিমি |
| প্রযুক্তিগত বৈশিষ্ট্যঃ |
| একটি স্বজ্ঞাত এবং সহজ পুরো চীনা অপারেশন ইন্টারফেস একটি বড় আকারের টাচ স্ক্রিনের সাথে মিলে যায়, তাই সরঞ্জামটি পরিচালনা করা সহজ,এবং সব পূর্বনির্ধারিত পদ্ধতি বা স্ব-সংকলিত পদ্ধতি কল করার জন্য আরো সুবিধাজনক; সার্ভো টুল সেটিং ডিভাইস সঠিক অবস্থান বৈশিষ্ট্য, তাই পণ্য গ্রাইন্ডিং নির্ভুলতা ব্যাপকভাবে নিশ্চিত করা হয়। উচ্চ মানের এবং উচ্চ নির্ভুলতা castings এবং machined অংশ গ্রহণের কারণে,সরঞ্জামগুলির সেবা জীবন ব্যাপকভাবে দীর্ঘ হয়, এবং সরঞ্জামটি সহজ এবং পরিচালনা এবং রক্ষণাবেক্ষণ করা সহজ; একজন ব্যক্তি একই সাথে অনেক সরঞ্জাম পরিচালনা করতে পারে, তাই উত্পাদন দক্ষতা ব্যাপকভাবে উন্নত হয়,এবং খরচ কমে যায়. |
