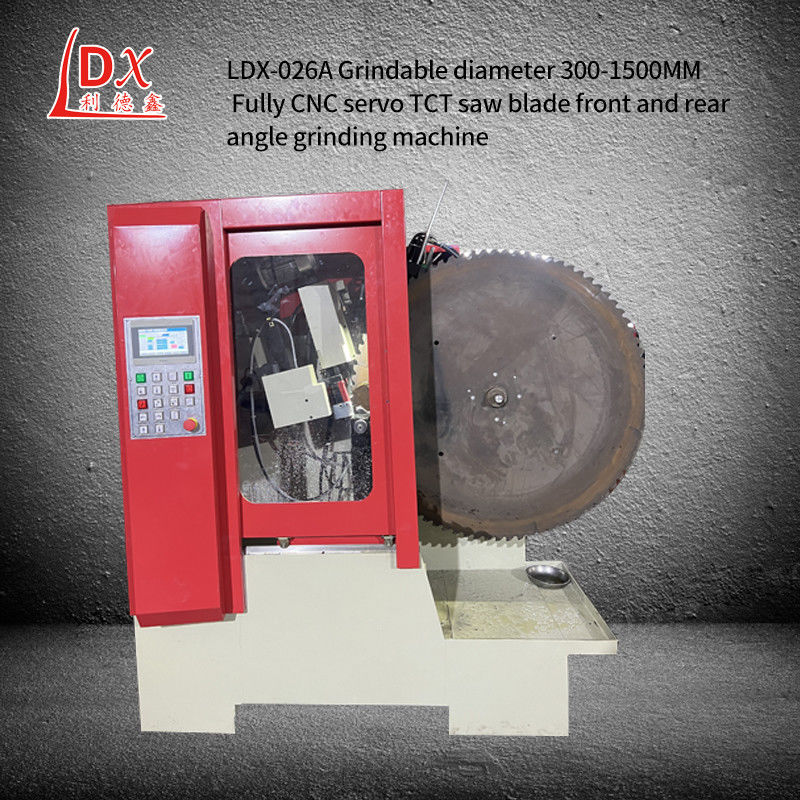

LDX-026A সার্ভো ফিড বড় TCT সেগ ব্লেড সামনের এবং পিছনের কোণ গ্রিলিং মেশিন
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | ফোশান, গুয়াংডং, চীন |
| পরিচিতিমুলক নাম: | Lidexin |
| সাক্ষ্যদান: | CU,ISO |
| মডেল নম্বার: | LDX-026A |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | ১টি ইউনিট |
|---|---|
| মূল্য: | Western Union |
| প্যাকেজিং বিবরণ: | চেহারা (দীর্ঘ*প্রস্থ*উচ্চতা):1600X1300X1900mm |
| ডেলিভারি সময়: | ১০-১৫ কার্যদিবস |
| পরিশোধের শর্ত: | টি/টি, ওয়েস্টার্ন ইউনিয়ন |
| যোগানের ক্ষমতা: | 100pcs/mon |
|
বিস্তারিত তথ্য |
|||
| করাত ব্লেডের ভেতরের বোর: | 10-220 মিমি | পেষণকারী তাঁত (স্টিলের প্লেট) এর বেধ: | 1-12 মিমি |
|---|---|---|---|
| পিচ পরিসীমা: | 7-100 মিমি | দাঁত মুখ কোণ: | 5°~+30° |
| নেতিবাচক চেম্ফার নাকাল: | -27° | নাকাল মাথা ঘূর্ণন কোণ: | নাকাল মাথা ঘূর্ণন কোণ: 90° এবং 180° |
| নাকাল চাকার মাত্রা (বাহ্যিক ব্যাস * বোর): | (￠125mm*￠32mm*1mm) | ||
| বিশেষভাবে তুলে ধরা: | টিসিটি বড় আকারের টানা ব্লেড মিলিং মেশিন,টিসিটি টানা ব্লেড এঙ্গেল মিলিং মেশিন |
||
পণ্যের বর্ণনা

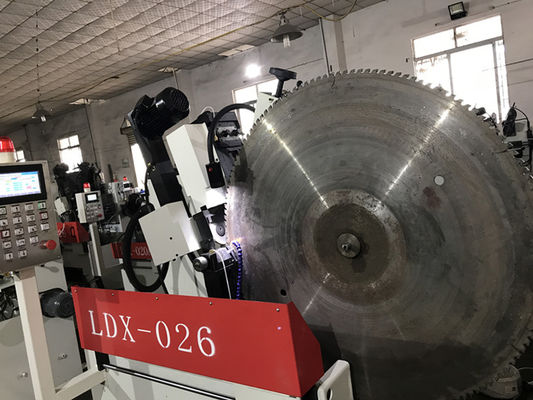

LDX-026A সার্ভো ফিড বড় TCT সেগ ব্লেড সামনের এবং পিছনের কোণ গ্রিলিং মেশিন
গিয়ার গ্রিলিং মেশিনের পুনর্নির্মাণ প্রযুক্তির বিশ্লেষণঃ
1,সিএনসি গঠনের চাকা গিয়ার গ্রিলিং মেশিন গঠনের গ্রিলিং পদ্ধতি গ্রহণ করে, কাটা চাকাটির যথার্থতা মূল বিষয়,যা কাটিয়া চাকার গণনার নির্ভুলতা এবং মিলিং চাকার ড্রেসিংয়ের নির্ভুলতার উপর নির্ভর করে.
2"দেশ ও বিদেশের গ্রাইন্ডিং মেশিন নির্মাতারা গ্লাইন্ডিং হুইলের ড্রেসিং প্রযুক্তি নিয়ে গভীর গবেষণা করেছে।এবং বিভিন্ন গ্রাইন্ডিং হুইল ড্রেসিং ডিভাইস তৈরি করেছে যাতে গ্রাইন্ডিং হুইলের ড্রেসিং যথার্থতা নিশ্চিত হয় এবং গিয়ারগুলির গ্রাইন্ডিং যথার্থতা উন্নত হয়.
3"এটি বড় গিয়ার গ্রিলিংয়ের উপর একটি বড় প্রভাব ফেলে এবং ধীরে ধীরে ডায়মন্ড রোল ড্রেসিং দ্বারা প্রতিস্থাপিত হয়।বড় পরিমাণে ড্রেসিং এবং উচ্চ দক্ষতাএটি ট্র্যাজেক্টরি এনভেলভিং পদ্ধতি ব্যবহার করে জটিল গঠনের পৃষ্ঠের পোশাকের জন্য আরও উপযুক্ত।
কিভাবে পেষকদন্ত ব্লেড গ্রাইন্ডিং মেশিনের ম্যাট্রিক্স নির্বাচন করবেনঃ
1যখন উপরের ম্যাট্রিক্সের ত্রুটিগুলি বিদ্যমান থাকে, তখন ম্যাট্রিক্সের ডিফরমেশনটি বড়, বেধটি অসঙ্গতিপূর্ণ, এবং অভ্যন্তরীণ গর্তের সহনশীলতা বড়।ব্যবহার করা সরঞ্জামের ধরন নির্বিশেষে, পিচানোর ত্রুটি থাকবে.
2ম্যাট্রিক্সের বড় বিকৃতির ফলে দুটি পাশের কোণের বিচ্যুতি ঘটে। ম্যাট্রিক্সের বেধের অসঙ্গতি পিছনের কোণ এবং সামনের প্রান্তের কোণের বিচ্যুতির কারণ হবে।যদি জমে থাকা সহনশীলতা খুব বড় হয়, সেগ ব্লেডের গুণমান এবং নির্ভুলতা গুরুতরভাবে প্রভাবিত হবে।
3, মেকানিক্যাল ট্রান্সমিশন গিয়ার এবং যান্ত্রিক ক্লিয়ারেন্স আছে dovetail স্লাইডিং নির্ভুলতা দরিদ্র, ক্লিপ স্থিতিশীল কর্মক্ষমতা কম, সমর্থন টুকরা কেন্দ্র সমন্বয় কঠিন,দাঁত টানার যন্ত্র বা নির্ভরযোগ্যতা খারাপ, সমতল দুই পক্ষের এবং বাম এবং ডান পিছন কোণ একই কেন্দ্র grinding মধ্যে না হয়, ফলে বড় বিচ্যুতি, কোণ নিয়ন্ত্রণ করা কঠিন,যান্ত্রিক পরিধান সঠিকতা নিশ্চিত করা কঠিন. লিডেক্সিন মেশিনগুলি পেষকদন্ত ব্লেড গ্রিলিং মেশিন উত্পাদন করতে বিশেষজ্ঞ, গুণমান নির্ভরযোগ্য।
| প্রধান প্রযুক্তিগত পরামিতি: |
| প্রক্রিয়াকরণের বাহ্যিক ব্যাসার্ধের পরিসীমাঃ ¢300- ¢1500mm |
| সিজ ব্লেডের অভ্যন্তরীণ গর্তঃ ¢10-220mm |
| পেষকদন্তের বেধ (স্টিলের প্লেট) ১-১২ মিমি |
| পিচ পরিসীমাঃ7-100mm |
| দাঁতের মুখের কোণঃ 5°~+30° |
| দাঁতের উপরের ডোরাল কোণঃ ৬-৪৫° |
| দাঁতের বাম/ডান প্রান্তিকতাঃ দাঁতের উপরের অংশ/ দাঁতের মুখ 45° |
| কাটার গ্রিলিং স্ট্রোক ব্যাপ্তিঃ সর্বোচ্চ ২৫ মিমি (নিয়মিত) দাঁত/মিনিট |
| স্লাইডিং স্পিডঃ0.5-6mm/s |
| কাজের গতিঃ সর্বোচ্চ ২০ টি দাঁত/মিনিট |
| গ্রিলিং হুইল মাত্রা (বাহ্যিক ব্যাসার্ধ * খাঁজ): (¢125mm*¢32mmX2mm) |
| নেগেটিভ চ্যামফার গ্রিলিংঃ -২৭° |
| গ্রাইন্ডিং হেড ঘূর্ণন কোণঃ 90° এবং 180° গ্রাইন্ডিং গতিঃ 26m/s |
| শীতল পদার্থ পাম্প ফ্লাক্সঃ501/মিনিট |
| শীতল তরল সিলিন্ডারের ভলিউমঃ 85L |
| মোট শক্তিঃ ২.২ কিলোওয়াট |
| ভোল্টেজঃ তিন-ফেজ 380v |
| সরঞ্জামের মোট ওজনঃ 1000 কেজি |
| চেহারা ((দীর্ঘ*প্রস্থ*উচ্চতা):1600X1300X1900 মিমি |
| প্রযুক্তিগত বৈশিষ্ট্যঃ |
| এই মেশিনটি অভ্যন্তরীণ এবং বিদেশী অনুরূপ প্রকারের বৈশিষ্ট্যগুলির উল্লেখ করে ডিজাইন করা হয়েছে,যা একই ধরণের সুবিধা গ্রহণ করে এবং বিশ্লেষণ করে এবং একই সময়ে কিছু পরিমাণে ফাংশন উন্নত করে. |
| 1. দাঁত ধরনের অনেক গ্রুপ এবং এক-কি multifunctional অপারেশন প্রিসেট করুন. |
| 2. Trapezoid সমতল দাঁত এক সময়ে সম্পন্ন করা যেতে পারে, সিএনসি গ্রাইন্ডিং এবং স্বতঃস্ফূর্ত দাঁত ধরনের বৈশিষ্ট্য, এবং 3 বার দ্বারা দক্ষতা উন্নত করতে পারেন;উন্নত দাঁত অপসারণ অপারেশন গ্রহণের কারণে, নির্ভুলতা উন্নত হয়, এবং সেবা জীবন দীর্ঘ হয়। |
